1 斷屑槽的發展歷程。經過數十年的技術演進，PCBN刀片憑借其卓越的性能，已顯著超越了傳統的陶瓷刀具和硬質合金刀具，確立了其作為高速切削鐵系金屬的首選刀具地位。然而，在PCBN刀片成功研制后的相當長一段時間內，其斷屑槽的設計并未得到充分的關注。這主要源于兩方面的考量：首先，PCBN刀片的高硬度特性使得常規硬質合金刀具的模具壓槽方式不再適用，制作斷屑槽面臨極大的技術挑戰；其次，鑒于PCBN刀片通常用于加工硬度高且脆性較大的材料，這些材料在加工過程中本身就較少出現斷屑問題，同時為了確保PCBN刀片具備足夠的強度，避免崩刃現象的發生，傳統的PCBN刀片主要進行了負倒棱和鈍圓等結構上的設計處理。

然而，隨著現代制造業對加工材料多樣性的需求增加，以及對工件加工效率和精度要求的不斷提升，精密高效的PCBN刀片的應用范圍得到了進一步的拓展。即便是面對某些僅部分淬火（即同時包含軟硬材料特性）且需要一次性加工的復雜工件，PCBN刀片也被廣泛采用。然而，這些相對較軟的被加工材料在加工過程中卻常常出現纏屑問題，這不僅可能導致工件因纏繞而無法正常裝卸，還可能劃傷工件表面，嚴重時甚至導致工件報廢。因此，對PCBN刀片進行斷屑槽設計的重要性愈發凸顯。

無斷屑槽刀片

2 PCBN刀片斷屑槽是什么。PCBN刀片斷屑槽是一種特殊設計的刀片結構，主要用于PCD（聚晶金剛石）或PCBN（聚晶立方氮化硼）刀片上。斷屑槽的主要目的是在切削過程中控制切屑的流動和斷裂，以提高加工效率、確保加工質量，并減少刀具磨損。

作用：順暢斷屑：斷屑槽能有效控制切屑的流動，使切屑在加工過程中自然斷裂，防止其纏繞在工件或刀具上，從而提高加工效率。

          改善切屑處理：通過控制切屑的體積和形狀，斷屑槽使切屑在處理、保管和搬運時更為方便。

          提高加工質量：順暢的斷屑過程有助于減少切削力，降低工件表面粗糙度，提高加工質量。

          延長刀具壽命：減少切屑對刀具的磨損，從而延長刀具的使用壽命。

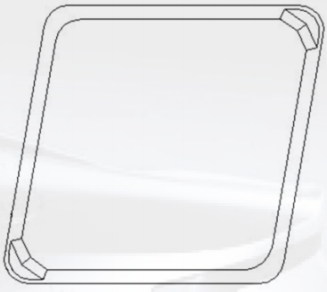

斷屑槽結構圖

3 帶斷屑槽的PCBN刀具的優勢，帶斷屑槽的PCBN刀具相較于傳統PCBN刀具，在多個方面展現出顯著的優勢。以下是這些優勢的具體說明：

• 排屑順暢與斷屑均勻：帶斷屑槽的PCBN刀片設計能確保切屑在加工過程中順暢排出，避免切屑纏繞工件或刀具，保持加工過程的連續性。


斷屑槽的設計使得切屑在特定位置斷裂，大小均勻，有助于減少加工過程中的不必要的停機清理時間。

• 提高加工質量：通過避免切屑纏繞和劃傷工件，帶斷屑槽的PCBN刀具能夠保持工件的表面質量，滿足高精度加工的要求。

同時，這種設計也有助于減少刀具的磨損，提高刀具的使用壽命，進而保證加工質量的穩定性。

• 提高加工效率：順暢的排屑和均勻的斷屑使得加工過程更加流暢，減少了因切屑問題導致的停機時間，從而提高了加工效率。

特別是在自動化生產線上，帶斷屑槽的PCBN刀具能夠有效應對纏屑、切屑劃傷工件表面等問題，保證生產線的穩定運行。

• 降低生產成本：通過提高刀具的使用壽命和加工效率，帶斷屑槽的PCBN刀具能夠降低生產成本，提高生產效益。

同時，由于減少了因切屑問題導致的停機時間和刀具更換頻率，也降低了生產過程中的維護成本。

• 適用范圍廣：帶斷屑槽的PCBN刀具適用于多種加工場景，如球閥等機械工程裝配面的加工、被加工面軟硬相交且需同時進行加工的零件等。

這種設計使得PCBN刀具的應用范圍更加廣泛，能夠滿足不同行業和領域的加工需求。綜上所述，帶斷屑槽的PCBN刀具在排屑順暢、提高加工質量、提高加工效率、降低生產成本以及適用范圍廣等方面具有顯著優勢。這些優勢使得帶斷屑槽的PCBN刀具成為現代金屬加工領域中的重要工具之一。

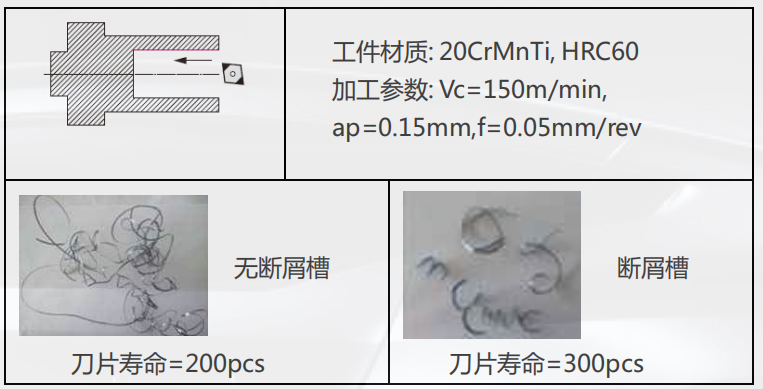

工件參數

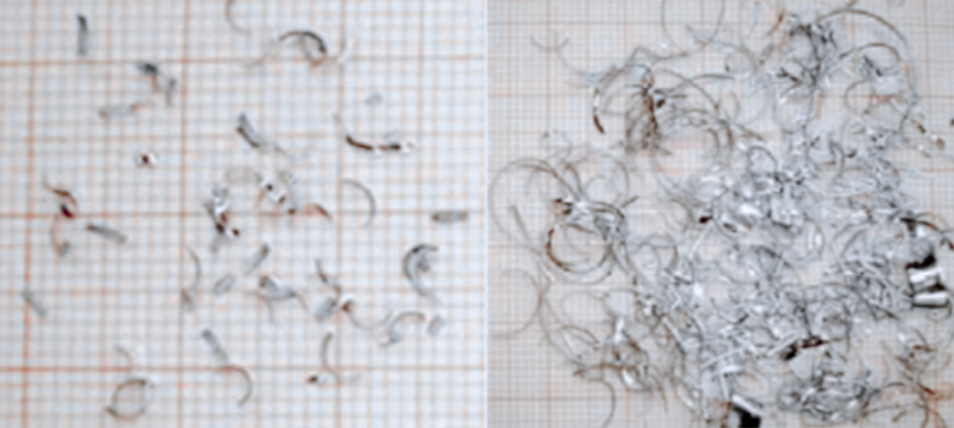

有斷屑槽和無斷屑槽切屑尺寸對比
