一、切屑形成原理

切屑是材料在刀具作用下發(fā)生復(fù)雜變形后從工件表面剝離產(chǎn)生的。刀具切削刃與工件接觸時，材料先受壓縮產(chǎn)生彈性和塑性變形，當應(yīng)力達屈服強度，在剪切面滑移、擠壓和剪切開，隨后被刀具前角推動形成切屑。刀具幾何形狀（前角、后角、刃口形狀）、材料性質(zhì)、加工參數(shù)和摩擦熱量都影響切屑形態(tài)。例如，大前角刀具易形成連續(xù)切屑，小前角或負前角刀具易形成斷裂切屑；加工脆性材料易產(chǎn)生斷屑，加工延展性好的材料易形成連續(xù)切屑。

二、切屑類型

連續(xù)切屑

常見于加工低碳鋼、鋁合金和銅合金等延展性好的材料。

切屑沿刀具前刀面平滑流出，呈長條或螺旋狀。優(yōu)點是在高切削速度下能保證較好表面光潔度，缺點是切屑過長易纏繞刀具或工件，影響加工效率和安全，需合理排屑。

斷屑

通常在加工鑄鐵、青銅等脆性材料時產(chǎn)生。

切屑在剪切面迅速破裂，形成較短切屑，有利于排出，減少刀具磨損，但工件表面質(zhì)量稍差。

積屑瘤切屑

多在加工延展性材料且切削條件不理想（如低切削速度、不充分冷卻潤滑）時出現(xiàn)。

切削溫度升高時，部分切屑在刀具前刀面粘附形成積屑瘤，會改變刀具幾何形狀，使切削不穩(wěn)定，產(chǎn)生工件表面劃痕，加劇刀具磨損，影響加工精度，可通過提高切削速度、使用冷卻液或涂層刀具控制。

剪切帶切屑

出現(xiàn)在加工鈦合金或耐熱合金等高強度合金材料時。

材料在剪切區(qū)有明顯塑性變形，形成波浪狀剪切帶，伴隨高切削溫度和大切削力，易導(dǎo)致刀具快速磨損，加工時需高性能刀具材料和充分冷卻液系統(tǒng)。

三、高效斷屑的困難

連續(xù)切屑處理困難

加工延展性材料時，切屑不易斷裂，長切屑易纏繞刀具或工件，導(dǎo)致加工中斷、劃傷工件、機床故障，且會阻塞排屑通道，增加摩擦熱，加速刀具磨損，降低加工效率，需精確控制切削參數(shù)和有良好排屑系統(tǒng)。

非脆性材料斷屑挑戰(zhàn)

加工延展性高的材料時，切屑不易自然斷裂，實現(xiàn)穩(wěn)定斷屑較難。若斷屑過于頻繁，會增加切削振動和噪音，影響工件表面質(zhì)量和加工精度。

積屑瘤切屑控制難點

核心問題是切屑局部粘附和堆積，常見于加工鋁、銅等延展性金屬。積屑瘤會改變刀具形狀，導(dǎo)致切削力和角度變化，產(chǎn)生工件表面劃痕、不規(guī)則粗糙度和尺寸偏差，增加刀具磨損和加工成本，需通過冷卻潤滑、選擇合適切削速度和刀具涂層控制。

剪切帶切屑難點

出現(xiàn)在高強度合金或難加工材料切削中，材料塑性變形產(chǎn)生的剪切帶會導(dǎo)致大切削力和高溫，使刀具磨損加劇，高溫還可能使刀具軟化或崩刃，其波浪狀結(jié)構(gòu)會增加加工振動，影響精度，需高性能刀具材料、先進涂層和高效冷卻系統(tǒng)。

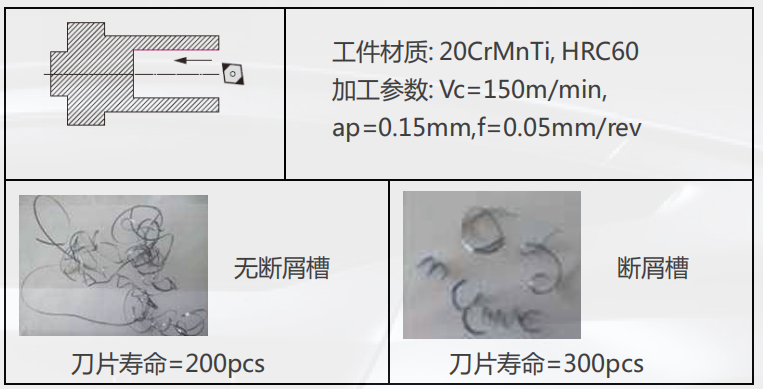

四、實現(xiàn)高效斷屑的要點

了解材料特性

加工延展性高的材料（如鋁合金、低碳鋼），可提高進給量（如0.2-0.4毫米/齒），適當降低切削速度（如300-400米/分鐘）來增加剪切力使切屑斷裂。加工脆性材料（如鑄鐵），切削速度控制在100-150米/分鐘，進給量0.1-0.2毫米/齒。

設(shè)置切削參數(shù)

增加進給量能增加剪切力促進斷屑，如加工低碳鋼時，將進給量從0.1毫米/齒提高到0.25毫米/齒。切削深度適度增加（1-3毫米，對于高強度合金材料，切削速度推薦150-250米/分鐘。

優(yōu)化刀具幾何形狀

加工延展性材料，前角設(shè)為10°-15°，后角5°-10°。加工脆性材料，使用負前角（-5°-0°）刀具，刃口鈍化控制在0.05-0.1毫米。

冷卻和潤滑

切削高溫合金或高強度材料，使用高壓冷卻液（20-50巴，流量20-30升/分鐘）。加工延展性材料，油基冷卻液有助于減少切屑黏附，保證順利排屑。
