大齒圈加工是一個強斷續高強度切削過程，對刀具性能要求很高。本文介紹了適合強斷續加工的高性能PCBN刀具需具備的特點以及刀片結構優化方案。提出適合強斷續加工的PCBN刀片應具備結合強度高、顆?？刂凭鶆颉⒔Y(jié)構致密、抗沖擊性能好等特點。實驗結果表明刀片的最佳結構：刀尖圓弧1.2mm，負倒棱寬度0.3mm，負倒棱角度25°。同時通過對比說明了PCBN刀片代替硬質合金加工大齒圈，可以顯著提高加工效率和保證大齒圈質量。

　　齒輪通常分為車輛齒輪和工業齒輪，通常情況下，把直徑小于500mm的齒輪稱為車輛齒輪，直徑大于500mm的稱為工業齒輪，又叫大齒輪(大齒圈)。工業齒輪進一步細分，將直徑500mm到3000mm的齒輪劃歸為大型齒輪，直徑大于3000的齒輪稱為特大型齒輪[1]。大齒輪是重型裝備制造的關鍵零部件，廣泛應用于國防、能源、船運和制造業等各個領域。國防領域有雷達、重型坦克等;能源領域有風電、海上石油開采、太陽能發電和光熱發電等;船舶領域有船用起重機、港口移動起重機、卸船機等;裝備制造業有礦用堆取料機、礦山機械[2]、工程機械、盾構機、鋼包回轉臺等。

　　一、大齒圈加工現狀

　　大齒圈因其體積龐大，都在大型機床上進行加工，對機床剛性要求高。大齒圈還有個重要特點就是齒圈壁相對較薄，加工過程中容易變形而造成齒圈不圓等情況[3]。此外大齒圈齒頂和齒根加工是一個強斷續加工過程，對刀具抗沖擊性有很高要求。大齒圈硬度較高，大部分淬火硬度在HRC55-65范圍內，對刀具磨損嚴重，要求刀具有很高的硬度和耐磨性。

　　目前大齒圈加工仍大量采用硬質合金刀片，加工效率低，刀片壽命短，一個齒圈需要更換好幾次刀尖才能完成，齒圈上有接刀痕，影響齒圈質量。

　　二、PCBN刀片性能

　　1、較高的硬度和耐磨性

　　CBN晶體結構與金剛石相似，化學鍵類型相同、晶格常數相近，因此具有與金剛石相近的硬度和強度。CBN微粉的顯微硬度為HV8000～9000，其燒結體PCBN的硬度一般為HV3000～5000。在切削淬硬材料時其耐磨性是硬質合金刀具的50倍，是涂層硬質合金刀具的30倍，是陶瓷刀具的25倍[4]。

　　2、具有很高的熱穩定性

　　CBN的耐熱性可達1400～1500℃，PCBN在800℃時的硬度還高于陶瓷和硬質合金的常溫硬度，如圖2所示。因此PCBN刀具可用比硬質合金刀具高3～5倍的速度高速切削高溫合金和淬硬鋼[5]。

　　3、具有優良的化學穩定性

　　CBN的化學惰性特別大，在1200～1300℃時也不與鐵系材料發生化學反應，與碳在2000℃時才發生反應;在中性、還原性的氣體中，對酸、堿都是穩定的;其對各種材料的粘結、擴散作用比硬質合金小得多，因此PCBN刀具特別適合加工鋼鐵材料[6]。

　　4、具有較好的導熱性

　　在各類刀具材料中CBN的導熱性僅次于金剛石，導熱系數為1300W/(m·℃)，是紫銅的3.2倍，是硬質合金的20倍，立方氮化硼與陶瓷的導熱系數的比值為37.1：1，熱擴散率比值為65.5：1，而且隨著溫度的升高，PCBN導熱系數是增加的，而氧化鋁的導熱系數是降低的[7]。

　　三、刀片性能優化

　　針對大齒圈加工的特點，博特公司專門研究開發了新型PCBN刀片材料，并且經過大量現場切削試驗總結了最佳的刀具結構。

　　1、材料性能

　　針對大齒圈齒頂加工強斷續、切削阻力大、切削溫度高等特點，專門開發了新的牌號。新牌號優選原材料，選擇強度高的立方氮化硼微粉，結合劑也經過嚴格篩選。配方上經過大量嘗試選擇了最佳配比，保證材料具有良好的抗沖擊韌性和結合強度。材料制備工藝上進行了全面優化，充分保證材料均勻性，燒結溫度和壓力匹配特性等，使得材料致密性提高，材料晶體顆粒得到很好控制。從圖1可以看出，博特公司PCBN材料均勻性極好，結合劑在CBN顆粒間均勻分布，沒有團聚現象。CBN顆粒幾乎維持了原始粒度，團聚長大現象不明顯，顆粒之間看不到氣孔，結構致密。而市面上其他PCBN材料燒結不均勻，結合劑團聚嚴重，CBN顆粒之間界限不明顯，說明CBN顆粒在燒結過程中進行二次團聚，并且工藝控制不當，團聚顆粒大小不均，造成顆粒之間形成較大氣孔，結構疏松。

圖1 PCBN刀片顯微結構對比(3000倍)

　　A、博特公司PCBN B、其他公司PCBN

　　表1是在公司自制抗沖擊韌性測試裝置上進行抗沖擊試驗結果比較，新型PCBN材料抗沖擊韌性遠高于國內同類產品，并且已經接近了硬質合金。其中原因在于該PCBN材料在配方上設計科學，制備工藝上嚴格控制，達到了結合劑分布均勻，CBN顆粒結合強度高，材料致密度高，顆粒間氣孔少，進一步提高了材料抗沖擊韌性能的效果。

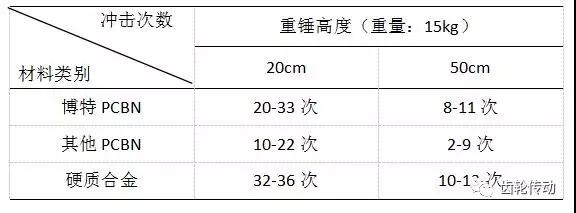

　　表1 抗沖擊韌性對比表

　　2、結構設計

　　大齒圈體積大，齒圈壁相對較薄，加工過程中容易變形，因此合理設計刀片結構，降低切削力是減小變形的有效途徑。博特公司設計了多種刀片結構進行現場切削試驗，為優化刀片結構提供可靠依據。試刀結果見表2。

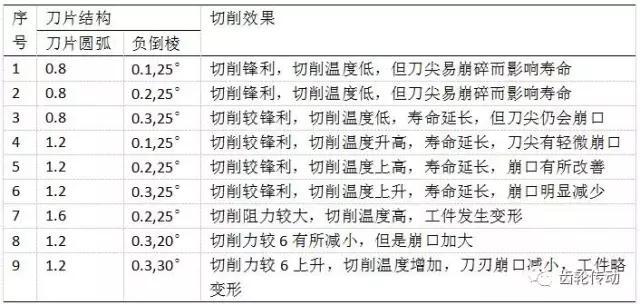

　　表2 不同結構設計刀片切削性能比較

　　綜上可知，圓弧較小時，可以降低切削力，但是刀尖和工件接觸面減小，刀尖強度降低，導致斷續切削下刀尖崩口而影響刀具壽命。而圓弧太大時，刀尖強度得到改善，但是切削力明顯提高，導致齒圈發生變形。負倒棱增大在一定程度上增大切削力，增強刀尖強度。負倒棱角度影響切削力的方向和切削刃強度，實際證明，角度增大切削力增大，影響了齒圈質量?？偨Y(jié)可知刀尖圓弧1.2mm，負倒棱寬度0.3，角度25°時刀片切削效果最佳。

　　四、大齒圈加工實例

　　1、大齒圈齒根強斷續硬車加工

　　在國內某大型回轉支承制造企業，加工直徑8m的特大齒圈，材質：20CrMnTi，淬火硬度HRC53-55，在大型立車上加工齒圈內齒齒頂。切削實驗數據列如表3。

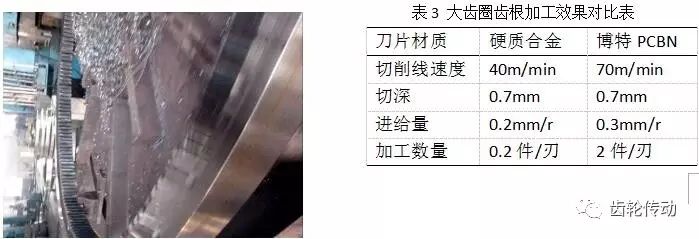

　　表3 大齒圈齒根加工效果對比表

　　從表3對比看出，開發的新型PCBN刀片壽命是硬質合金的10倍，綜合加工效率是硬質合金的3倍。硬質合金加工一個齒圈需要更換5次刀尖，加工效率低，工人勞動強度大，關鍵是每次更換刀尖就會存在一個接刀痕，影響大齒圈質量。

　　2、風電大齒圈齒頂強斷續硬車加工

　　在某大型風電齒輪制造企業，加工直徑3m的大型齒圈，材質：20CrMnTi，淬火硬度HRC58-62，加工部位齒圈內齒頂。

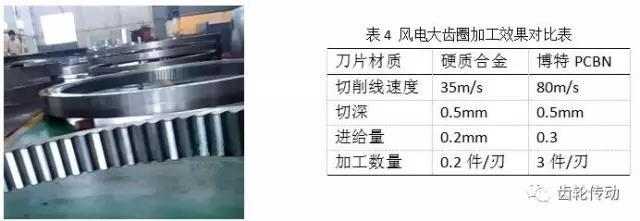

　　表4 風電大齒圈加工效果對比表

　　對比硬質合金刀具的切削數據如表4，從表4可以看出PCBN刀片切削速度是硬質合金的2倍之多，加工的齒頂沒有毛刺;PCBN刀片壽命是硬質合金的15倍之多，綜合效率提高4倍。實驗數據證實了開發的新型PCBN刀片優良的材料性能和長的使用壽命。

　　五、總結

　　斷續切削在金屬切削加工中是較難加工的過程，再加上齒圈硬度大，加工難度更大，這就要求機床功率足夠高，剛性足夠好，對刀片強度和壽命提出更高要求。博特公司針對性的開發了相應材料并對刀片結構進行優化，最終實現了大齒圈高效加工，減少了換刀次數，提高了齒圈質量，也總結了許多應用經驗。

　　(1)科學的配方設計以及原材料和工藝的嚴格控制是保證PCBN材料優良性能的前提。只有結合劑分布均勻，結合強度高，CBN顆粒大小均勻，結構致密的PCBN刀片才能抵抗高強度、強斷續切削對刀片的破壞，才能保證刀片良好的切削性能。

　　(2)刀片結構優化可以顯著改變切削力，從而影響刀片壽命和工件質量。經過試驗總結出PCBN刀片強斷續加工大齒圈最佳刀片結構：刀尖圓弧1.2mm，負倒棱0.3mm，倒棱角度25°。

　　(3)通過實際使用發現，新型PCBN刀片完全可以代替硬質合金刀片實現大齒圈高效、強斷續加工，不僅顯著提高加工效率，降低工人勞動強度，工件質量也得到很大提高?，F(xiàn)代制造業正強烈追求高效加工和質量控制水平以及自動化生產，PCBN刀片順應了市場需求，有很大推廣價值。
